Deckenmontage

Deckenmontage beim Projektor

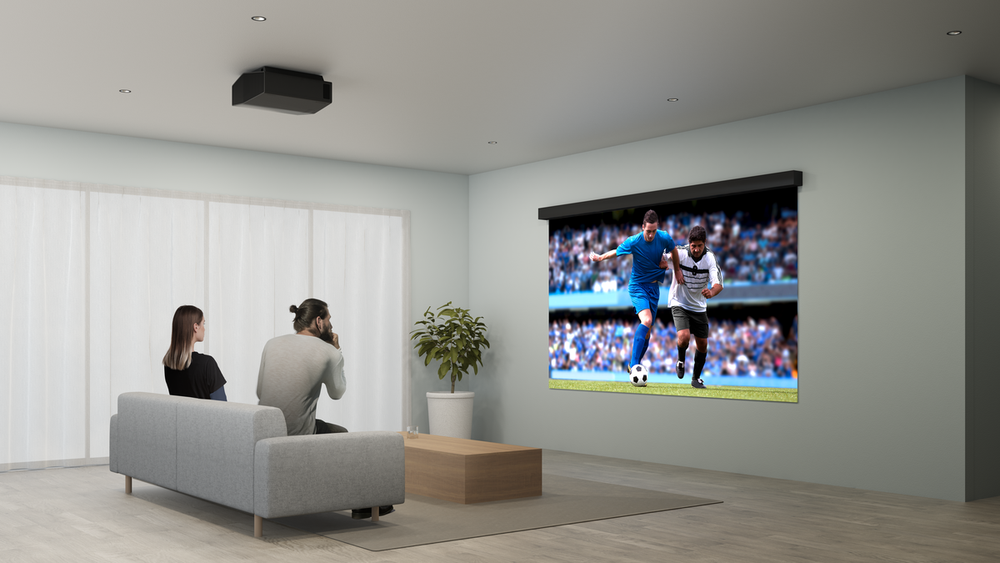

Die Deckenmontage (Ceiling Mount) ist die häufigste Installationsform für stationäre Heimkino- und Business-Projektoren. Der Projektor hängt kopfüber an einem Deckenhalter, das Bild wird mit der Funktion „Bild spiegeln/umkehren“ (180°-Rotation) korrekt dargestellt. Vorteile: keine Stolperkabel, kein Schattenrisiko durch Personen vor dem Projektor, platzsparend.

Schritte der Deckenmontage

1. Standort berechnen: Throw-Ratio des Projektors und gewünschte Bildgröße bestimmen den Montageabstand zur Leinwand. Lens-Shift-Bereich bestimmt die zulässige Höhenabweichung zwischen Projektor und Leinwandoberkante.

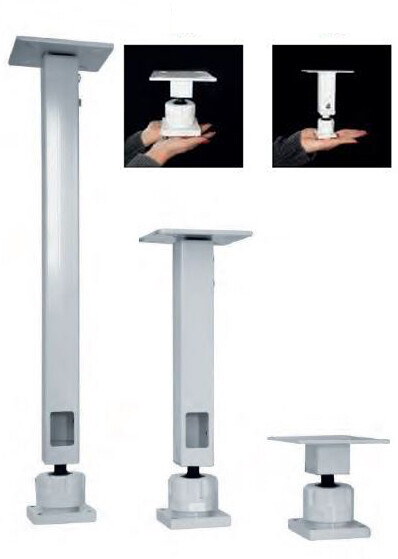

2. Halter auswählen: Hersteller-spezifischer Deckenhalter oder universeller Halter (mit Adapter). Auf maximale Traglast achten (Projektor-Gewicht + Sicherheitsreserve).
3. Leerrohre verlegen: Vor der Montage HDMI-Kabel, Stromkabel und Steuerkabel (RS-232, LAN, 12V-Trigger) durch Decken-Leerrohre führen — sauberste und professionellste Lösung.
4. Halter montieren: In Betondecke: Betonschrauben (M8 Mindest-Einschraubtiefe 60 mm). In Trockenbauwand: Nur an Unterlagsbrettern oder Spezialbefestigungen für Trockenbau.
5. Projektor einstellen: Bild-Invertierung aktivieren (OSD: „Ceiling Mount“ oder „Deckenprojektion“). Lens-Shift, Zoom, Fokus einstellen.

Kabelmanagement

• HDMI: Für Deckeninstallationen über längere Strecken (5–15 m): Aktive HDMI-Kabel oder HDBaseT-Extender empfohlen. Passive HDMI-Kabel bis 10 m bei 4K/60Hz, darüber hinaus kritisch.
• Leerrohre: 20–25 mm Innen-Leerrohre einplanen — HDMI-Stecker passen durch 20 mm kaum, Kabel ohne Stecker einziehen und Stecker nachträglich crimpen oder Kabel vor der Montage einziehen.
• Netzwerkkabel: LAN-Kabel (Cat6) für Netzwerksteuerung und Streaming-Updates mitverlegen.

Sicherheitshinweise

• Nur in tragende Deckenstrukturen montieren — Fachkraft hinzuziehen bei Unsicherheit über Deckenkonstruktion
• Sicherheitsseil (Safety Wire) am Projektor befestigen — fängt Projektor bei Halterversagen auf
• Stromkabel nie mit Signalkabeln in einem Leerrohr verlegen (Interferenz)

Häufige Fragen zur Deckenmontage

Wie lang kann das HDMI-Kabel bei Deckenmontage sein?

Passive HDMI-Kabel funktionieren zuverlässig bis ca. 5–7 m bei 4K/60Hz. Darüber: Aktive HDMI-Kabel (eingebettete Verstärker, bis 15–20 m), HDBaseT-Extender (Cat6-Kabel bis 100 m mit Netzwerkadaptern), oder Glasfaser-HDMI (bis 50+ m, keine Verstärkung). Für 4K/HDR über längere Strecken ist HDBaseT die zuverlässigste Lösung.

Was, wenn meine Decke aus Beton ist?

Betondecken sind für Deckenmontagen ideal — sehr hohe Tragfähigkeit. Hammerbohrmaschine und Betonbohrer verwenden, M8-Betonschrauben (Fischer FBS oder ähnlich) in mindestens 60 mm Einschraubtiefe. Immer auf Armierungseisen prüfen (Ortungsgerät) — nicht in Armierungen bohren. Für eine Deckenmontage in einer typischen Heimkino-Situation (Projektor 3–5 kg) ist eine Betondecke problemlos geeignet.
