Farbrad  Beamer

Farbräder werden in der Projektionstechnik bei sog DLP Beamer verwendet um die Farbdarstellung zu ermöglichen. Diese Single-Chip DLP Beamer erzeugen die Farben nicht gleichzeitig, sondern nacheinander "sequentiell". Das vom Leuchtmittel erzeugte weisse Licht wird über die Filter des Farbrades in seine Grundfarben aufgeteilt und hintereinander auf die Leinwand projeziert. Anfänglich hatten die Farbräder nur 3 Segmente, im Lauf der Jahre wurde Anzahl der Segment jedoch erhöht und wir finden heute Farbräder mit bis zu 8 Segmenten, wobei die 6 Segemt Farbräder am meisten verbreitet sind.



DLP-Projektoren arbeiten mit einem DMD-Chip und einem Farbrad. Das Farbrad ist das wichtigste Kriterium bei der Bilderzeugung. Es dreht sich ständig sehr schnell und hat aktuell 3, 4, 5 oder mehr verschiedene  Farbsegmente. Moderne Projektoren enthalten nicht nur Weiß, sondern auch andere Farben wie Zyan, Magenta und Gelb imFarbrad. Bei 3 Segmenten dreht sich das Farbrad mit 3600 oder 7200 U/min (4-fach Speed), bei 7 Segmenten mit bis zu 14400 U/min. Dies bedeutet, jede vom Auge aufgefasste Farbe ist eine extrem schnelle Abfolge von verschiedenfarbigen Lichtstrahlen. Das Licht der Beamerlampe wird praktisch ununterbrochen abwechselnd in die Grundfarben Rot, Grün und Blau zerlegt.



Ein bekannter Nebeneffekt diese Projektionstechnologie - DLP, Single-Chip, Farbrad - ist der sogenannte Regenbogeneffekt. Dieser macht sich durch Doppelkonturen, Farbsäumen, Farbblitzen etc. insbesondere bei starken hell / dunkel Kontrasten bemerkbar. Allerdings schwankt die Empfindlichkeit von Mensch zu Mensch erheblich, während einige den Effekt kaum wahrnehmen, klagen andere über Kopfschmerzen etc.  Auch zwischen den DLP Geräten gibt es sehr große Unterschiede in Bezug auf Regenbogeneffekt und Farbdarstellung.



Farbrad

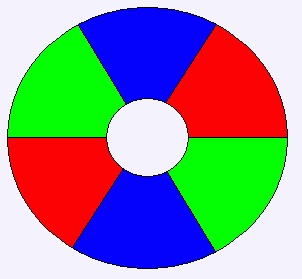

Farbrad - schematische Darstellung
